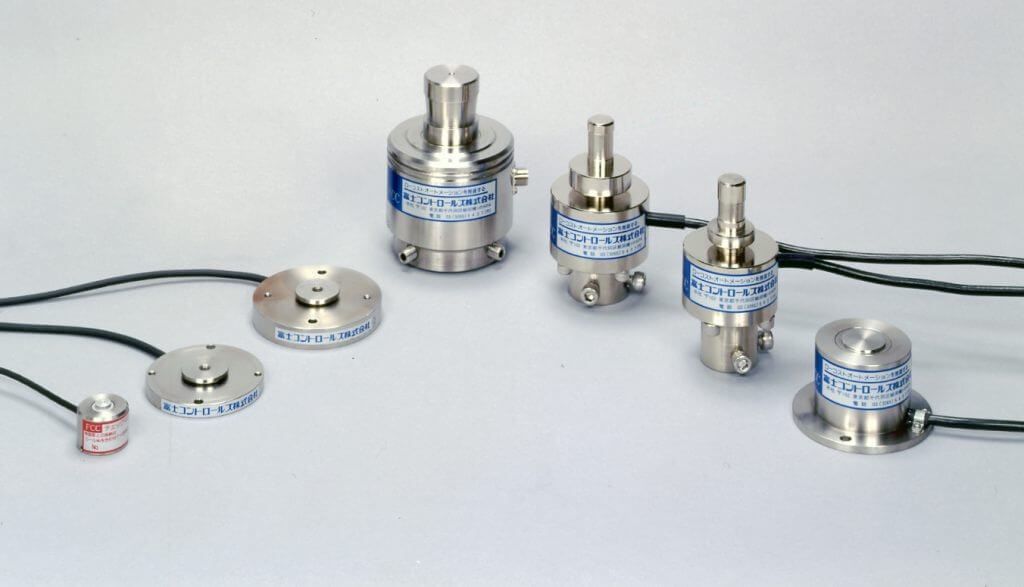

ロードセル製品をご紹介します。
弊社測定器とセットでご利用ください。

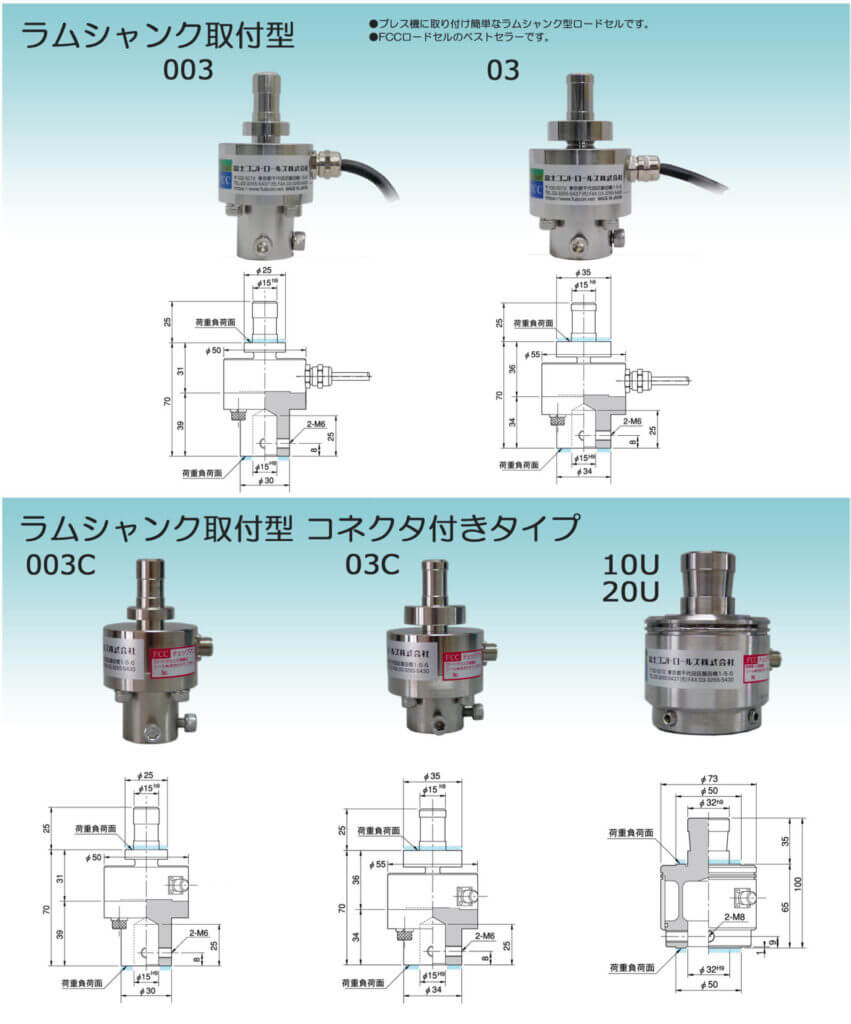

ラムシャンク取付型
プレス機に取り付け簡単なラムシャンク型ロードセル FCCロードセルのベストセラーです。
仕様
| 型式 | 003／003C | 03／03C | 10U | 20U |
| 定格容量 (kN) | 3 | 30 | 100 | 200 |
|---|---|---|---|---|
| 許容過負荷 | 150％ | 120％ | ||
| ケーブル長さ | Φ6.4 2m先端コネクタプラグ（5P）付 ※１ | |||
| 精度 | 0.5％F.S. ±1digit以内 各測定器と総合にて | 1％F.S. ±1digit以内 各測定器と総合にて | 0.5％F.S. ±1digit以内 各測定器と総合にて | |
| 最大表示値 | 3.000kN | 30.00kN | 100.0kN | 200.0kN |
| 表示最小単位 | 0.001kN | 0.01kN | 0.1kN | |
| 許容温度範囲 | 0～50℃ | |||
特殊仕様はご相談ください。
※１コネクタ付きタイプにはΦ5 2mケーブル（型式：RC-2M）が標準装備

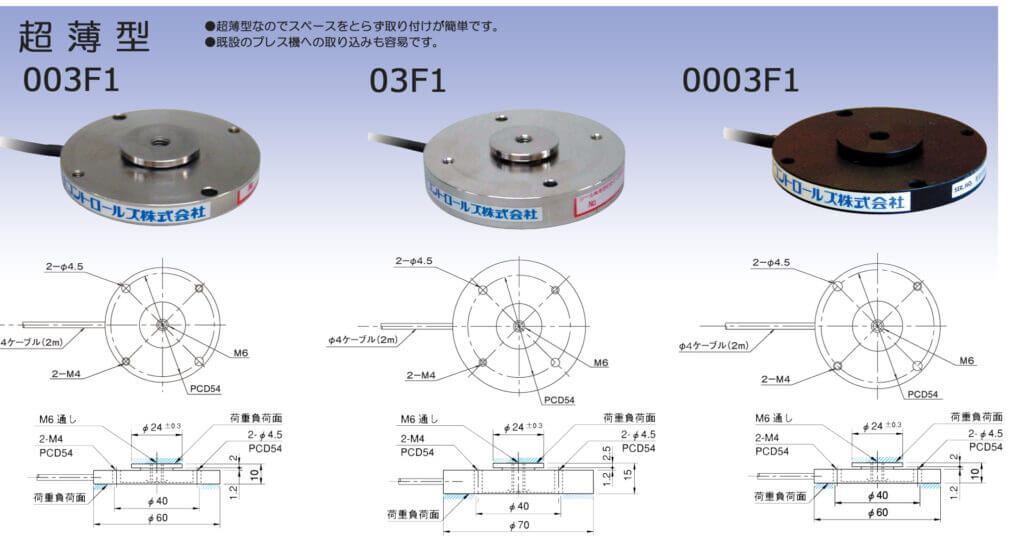

超薄型
超薄型ロードセルなので高さスペースをとらず取り付けが簡単で、既設のプレスへの組み込みも容易です。
仕様
| 型式 | 003F1 | 03F1 | 0003F1 |
| 定格容量(kN) | 3 | 30 | 0.3 |
|---|---|---|---|
| 許容過負荷 | 120％ | ||
| ケーブル長さ | Φ4 2m先端コネクタプラグ（5P）付 | ||
| 精度 | 1％F.S. ±1digit以内 各測定器と総合にて | ||
| 最大表示値 | 3.000kN | 30.00kN | 300.0N |
| 表示最小単位 | 0.001kN | 0.01kN | 0.1N |
| 許容温度範囲 | 0～50℃ | ||
特殊仕様はご相談ください。

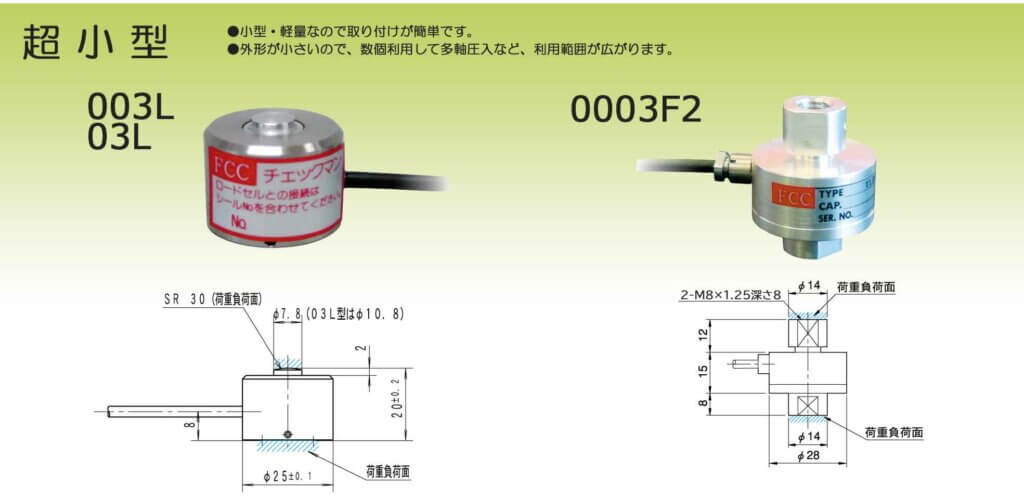

超小型
軽量・小型ロードセルなので取付簡単です。外形が小さいので、数個利用して多軸圧入など、利用範囲が広がります。
| 型式 | 003L | 03L | 0003F2 |
| 定格容量(kN) | 3 | 30 | 0.3 |
|---|---|---|---|
| 許容過負荷 | 120％ | ||
| ケーブル長さ | Φ3 1.5m 先端コネクタプラグ（5P）付 ※0003F2はΦ3 2mです。 | ||
| 精度 | 1％F.S. ±1digit以内 各測定器と総合にて | ||
| 最大表示値 | 3.000kN | 30.00kN | 300.0N |
| 表示最小単位 | 0.001kN | 0.01kN | 0.1N |
| 許容温度範囲 | 0～50℃ | ||
特殊仕様はご相談ください。

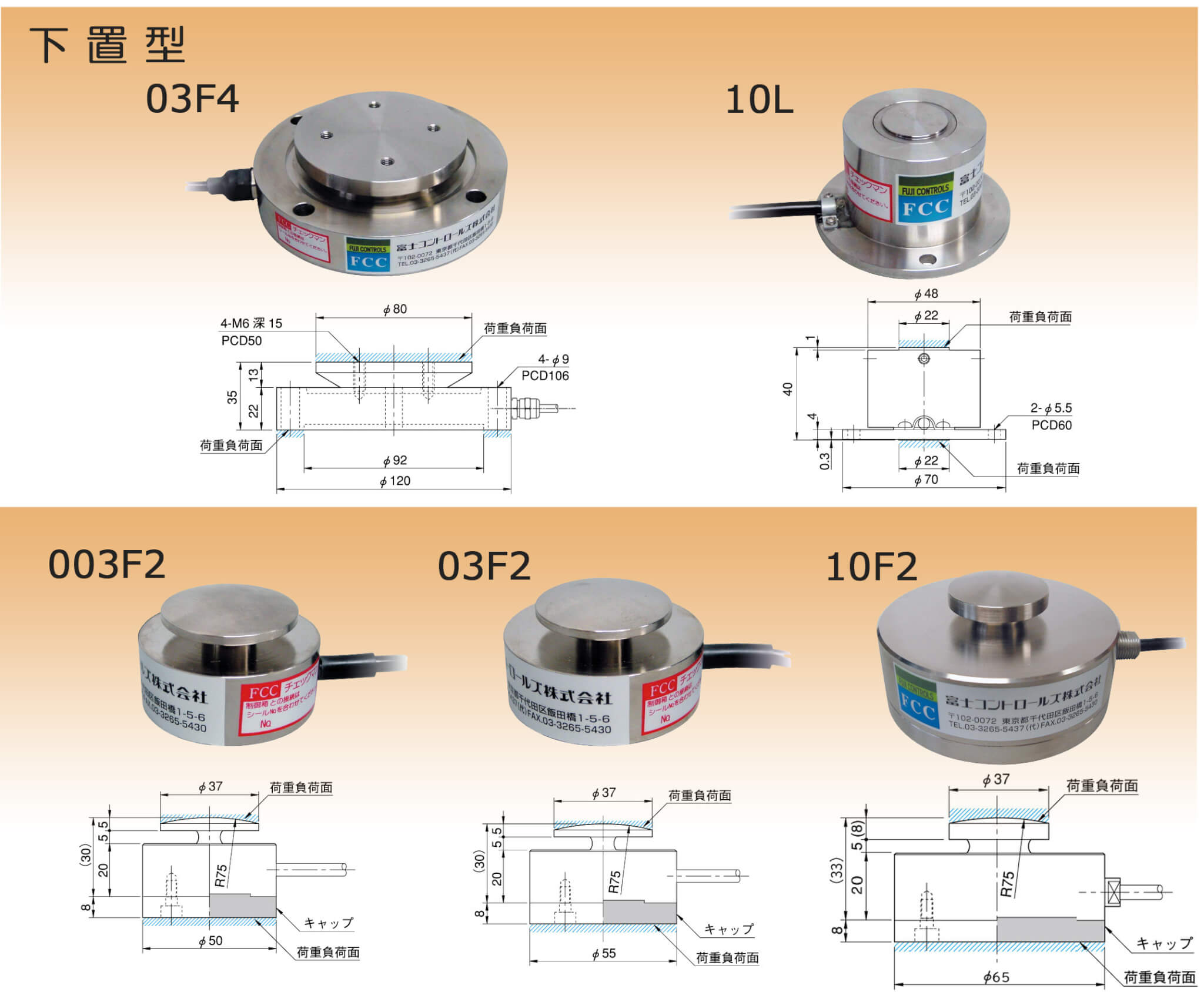

下置型
下置型ロードセル、あらゆる場所に設置可能です。
仕様
| 型式 | 03F4 | 10L | 003F2 | 03F2 | 10F2 |
| 定格容量(kN) | 30 | 100 | 3 | 30 | 100 |
|---|---|---|---|---|---|
| 許容過負荷 | 120％ | 150％ | 120％ | ||
| ケーブル長さ | Φ5 2m 先端コネクタプラグ（5P）付 ※10LはΦ5 3mです。 | ||||
| 精度 | 0.5％F.S. ±1digit以内 各測定器と総合にて | ||||
| 最大表示値 | 30.00kN | 100.0kN | 3.000kN | 30.00kN | 100.0kN |
| 表示最小単位 | 0.01kN | 0.1kN | 0.001kN | 0.01kN | 0.1kN |
| 許容温度範囲 | 0～50℃ | ||||
特殊仕様はご相談ください。
オプション

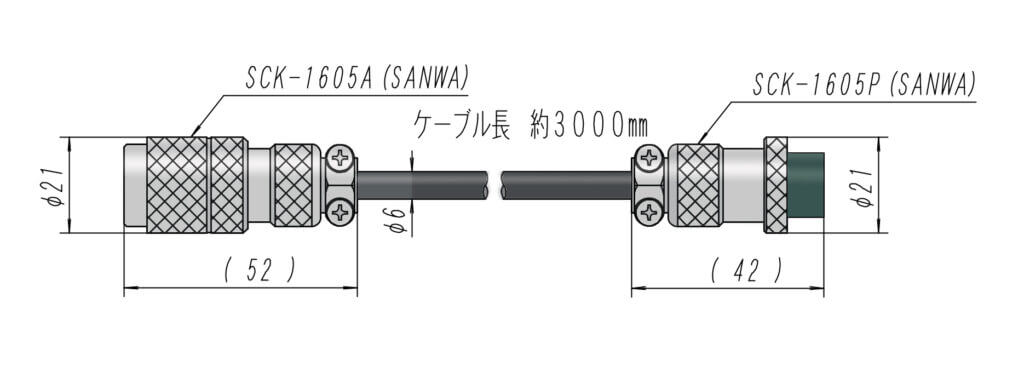

●延長ケーブル3m(PA-3M型)

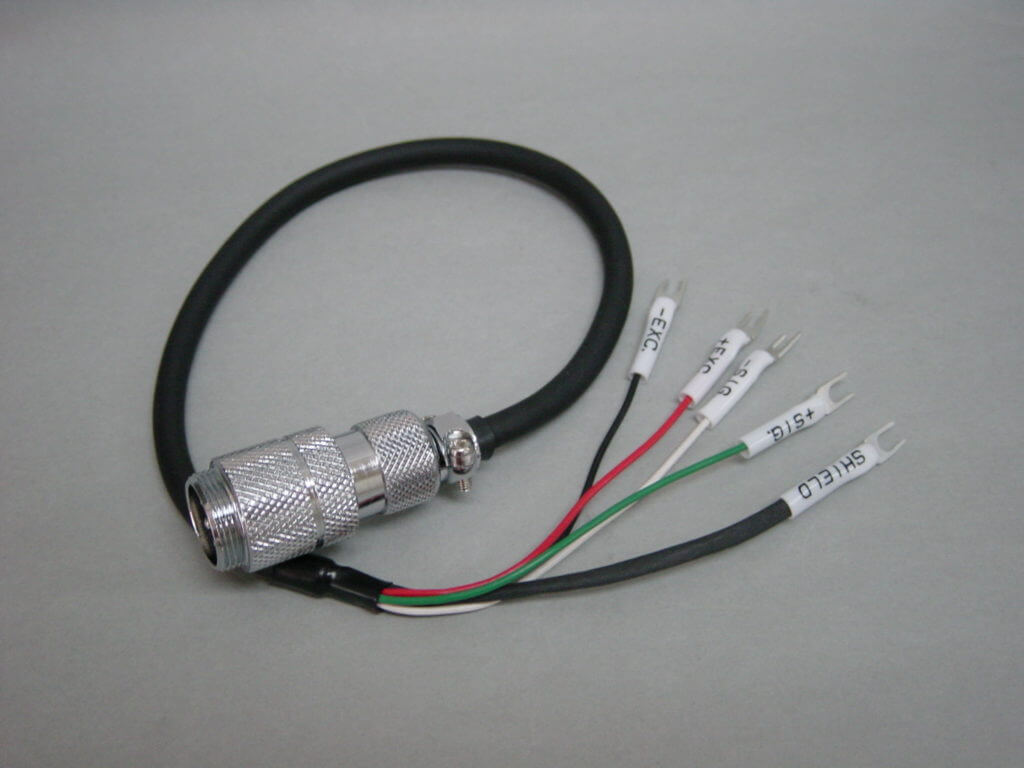

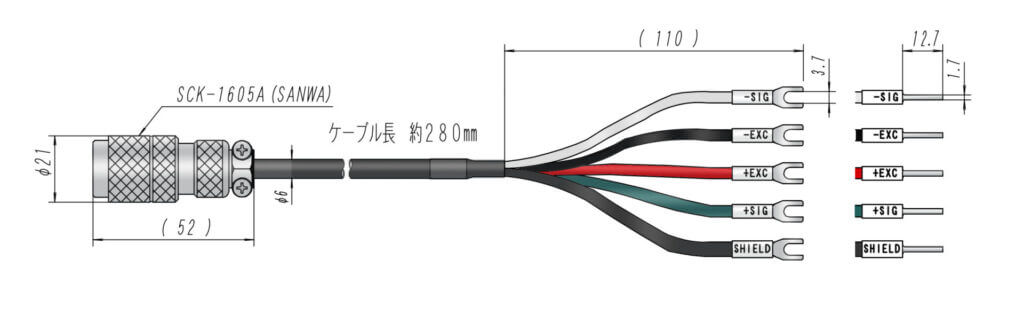

●ロードセル用Y端子付アダプタ(YA-50C型)
●ロードセル用棒端子付アダプタ(BA-50C型)
● 試験成績書・校正証明書・トレーサビリティ体系図
*弊社測定器とセットにて。
ロードセルとは
ロードセルとは、力を検出するセンサです。ロードセルに力を加えると電気信号に変換します。
この電気信号を測定器（表示器）で処理することで、力を計測し表示や判定を行います。
ロードセルをご使用いただく上で、代表的な用語について簡単に説明します。
定格容量（定格荷重） 【単位：N（kN）】
ロードセルがその仕様を保って測定できる最大容量（負荷）。 定格荷重とも言います。
許容過負荷 【単位：％】
仕様を超えても負荷できる最大値。定格容量に対してパーセンテージで表します。
*ただし、プレス作業において、型ズレ、芯ズレといった様々な要因により、許容過負荷内の荷重であってもロードセルが永久ひずみ（変形）を起こす場合があります。
また、横、斜め方向からの衝撃にも弱く、定格容量の10％程度の荷重でも同様に永久ひずみ（変形）を起こす場合があります。
一度永久ひずみ（変形）を起こすと修理はできません。
印加電圧 【単位：V】
ロードセルへ供給する電圧。
推奨印加電圧 【単位：V】
印加電圧で使用上最も適している電圧。
定格出力 【単位：mV/V】
定格容量時の出力と無負荷時の出力との差。
印加電圧1Vに対する出力を電圧で表します。
非直線性 【単位：％】
無負荷時の出力と定格負荷時の出力を結ぶ直線に対する校正曲線との最大偏差。
負荷の増加においてのみ測定します。
定格出力に対してパーセンテージで表します。
繰り返し性 【単位：％】
同一の負荷条件、周囲条件において同じ荷重を繰り返し負荷した時の最大出力差。
定格出力に対してパーセンテージで表します。
- 測定器（表示器）とロードセルを接続し、個別のロードセルデータ（定格容量、定格出力、印加電圧等）を測定器（表示器）へ入力する事で、力を正確に計測し、表示や判定をすることができます。
- 富士コントロールズでは、測定器（表示器）とロードセルをセットでご購入いただいたお客様へ、必ず荷重校正をしてから出荷しております。お客様のお手元に届いてすぐに安心してお使いいただけます。
また、別途有償とはなりますが、校正書類等の発行も可能です。
