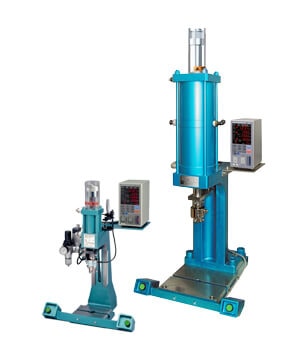

プレスコントローラ（CP-2型）とエアープレスをセットにしたプレス機。
荷重力のチェックとコントロールを同時に行い、品質の安定をお約束します。弊社独自のプレス動作回路を搭載し、荷重管理とプレス動作を１台で可能にしました。
特長
- 圧入力を正確に測定し、予め設定された上下限値にて比較判定
- 圧入値と最終荷重値を各々表示
- プレス出力の設定を任意に可能
- 位置確認センサなどの信号入力可能
- 10種類の上・下限値と設定荷重値がメモリ可能
- 7種類の制御モードを持ち、圧入、カシメ作業によるプレス加工に対応
- 設定値変更禁止ロック機能を装備
- 自動機への応用が可能な入出力端子を装備
- オーダーメイドプレス製作可能
- SDカード搭載
機種
プレス出力最大100kNまで標準機として幅広くご用意しています。

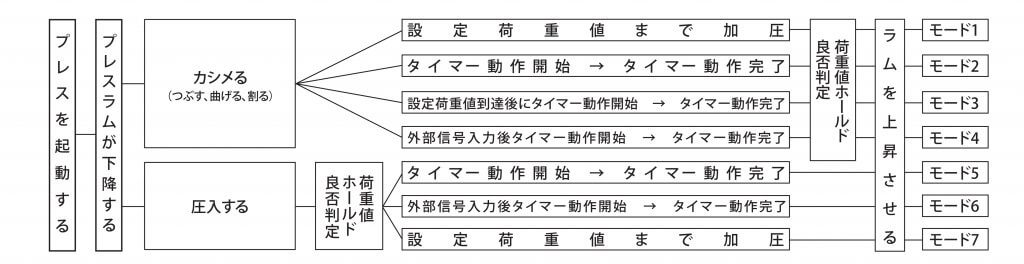

エアープレス制御機能
*一部動画もございます。
仕様
| QCプレス型式（使用プレス型式） | 出 力（kN） | ストローク(mm） | オープンハイト(mm） | リーチ(mm） | シャンク寸法 (穴径mm× 深さmm) | テーブル寸法（mm） | 電源 | 電磁弁 皮相電力 起動／ 励磁（VA） | 質量 (約kg） |
|---|---|---|---|---|---|---|---|---|---|
| QCP-2-60-003（VM-60） | 0.46～1.16 | 25～50 | max175 | 90 | Φ15H9 ×25 | 150 × 115 | AC100V ±10％ 50/60Hz | 5.6／3.4 | 37 |
| QCP-2-80-003/03（VM-80） | 0.88～2.20 | 25～50 | max165 | 90 | Φ15H9 ×25 | 150 × 115 | AC100V ±10％ 50/60Hz | 5.6／3.4 | 41 |
| QCP-2-2KN-003/03（FCP-C-2KN） | 0.81～2.03 | 75～100 | 250 | 100 | Φ15H9 ×25 | 230 × 200 | AC100V ±10％ 50/60Hz | 6／4 | 103 |
| QCP-2-5KN-03（FCP-C-5KN） | 2.26～5.65 | 75～100 | 250 | 100 | Φ15H9 ×25 | 230 × 200 | AC100V ±10％ 50/60Hz | 6／4 | 105 |
| QCP-2-10KN-03（FCP-C-10KN） | 4.52～11.30 | 75～100 | 250 | 100 | Φ15H9 ×25 | 230 × 200 | AC100V ±10％ 50/60Hz | 6／4 | 110 |
| QCP-2-5C-10U（ALP-5C） | 7.7～46.0 | 75～100※ | 250 | 115 | Φ32H9 ×40 | 350×215 | AC100V ±10％ 50/60Hz | 11.2／6.8 | 400 |
| QCP-2-10C-10U（ALP-10C） | 15.5～92.6 | 60～100※ | 250 | 180 | Φ32H9 ×40 | 350×280 | AC100V ±10％ 50/60Hz | 11.2／6.8 | 550 |
※実際の出力（パワーストローク）が発生するのはストローク中10mm迄です。
| 測定器型式 （ロードセル付） | CP-2-003 | CP-2-03 | CP-2-10U |
|---|---|---|---|
| 荷重表示値(kN) | 0.000～3.000 | 0.00～30.00 | 0.0～100.0 |
| 荷重校正 | 実負荷（出荷時校正済み）等価入力校正も可能 | ||
| 判定機能 | 1点ホールド(定点荷重値またはピーク値) | ||
| サンプリング速度 | 約4000回/秒 (内部システム速度) | ||
| 比較判定機能 | 上限値、下限値 10パターン(シートスイッチにて切替) *オプションボード追加により外部切り替え可能 | ||
| 判定出力 | LED表示､リレー出力(LO．GO．HI)（LO.HI時ブザー作動） | ||
| 電源／消費電力 | AC100V±10％ 50/60Hz／100VA | ||
| 動作モード | 7種類 | ||
| 温度特性 | 0.6％LOAD／10℃ | ||
| 使用環境 | 0～50℃ （湿度80％以下、結露不可） | ||
| タイマー制御 | 0.0～9.9秒または0～99秒のいずれかを選択 | ||
| 出力信号 | プレスラム上・下限位置信号：リレー接点出力 GO.LO.HI比較信号：リレー接点出力 設定荷重値到達信号：フォトカプラオープンコレクタ出力 | ||
| ゼロ点校正 | スタート信号ごとに自動調整 | ||
オプション
- プレスラム下降速度高低二段送り機構
- RS-232Cボード
- BCDボード
- D／Aボード（電空レギュレータ接続・荷重波形モニタ用）
必ずお守りください
事業者の責任
労働安全衛生法では、エアープレスは動力プレスと称されています。
このプレスの使用者である事業者は以下の義務が課せられています。
安衛施工令第6条7項
プレスを5台以上有する作業場でプレス作業を行う場合は、｢作業主任者」(プレス機械作業主任者技能講習修了者)をおかねばならない。
安衛則134条3
年１回以上定期的に有資格者による「定期自主検査」を行わなければならない。
エアープレスは構造規格に該当しないものであっても、曲げ，抜き，カシメ等の用途で使用されれば動力プレスであると判断されます。
点検の指針が存在しないため、労働安全規則第134条３項一～九の該当する項目の自主検査を行ってください。
 危険 | この機械は動力プレス機械構造規格に付帯する安全装置は含まれておりませんので、 必ずお客様で安全確保及び安全装置に関わる十分な配慮をした上でご使用ください。 |
