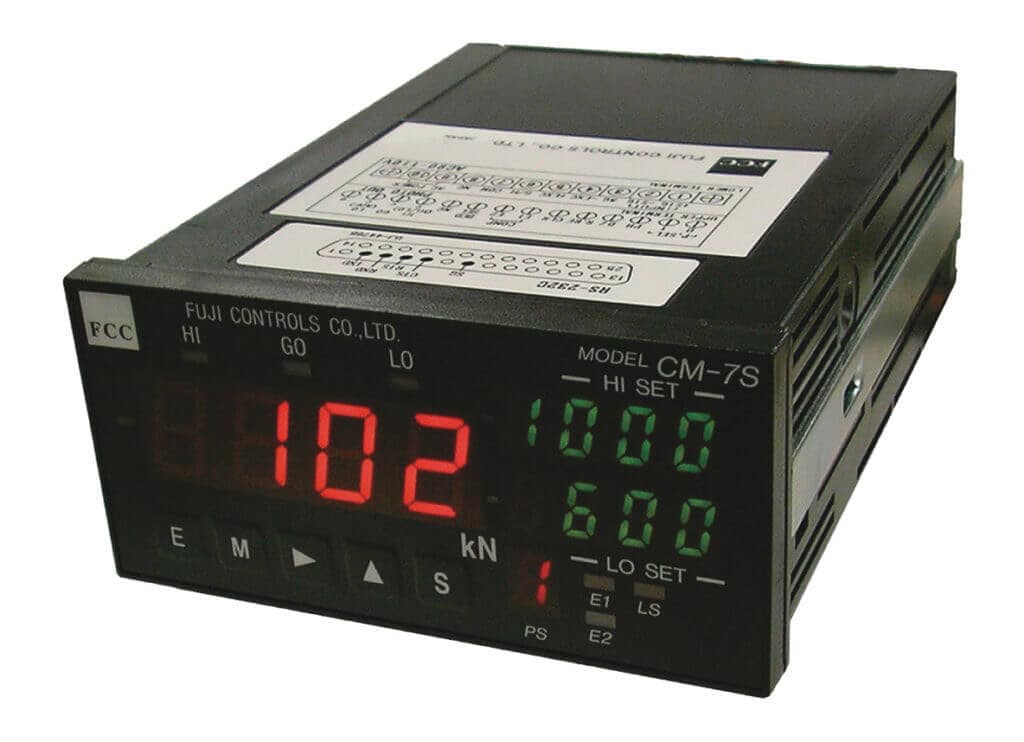

PLC制御専用 荷重管理装置
設定荷重到達信号搭載*押しきり荷重を制御できます
特長
- 2点ホールド
- 加圧中の任意ポイント2カ所を良否の比較判定。比較結果はそれぞれ確認出来ます
- 上・下限値は4パターンのメモリ設定が可能
- 設定荷重到達信号
- あらかじめ設定した荷重値に到達すると外部に信号を出力
- 選べる標準インターフェース RS-232C、BCD、D/A(電圧出力)から選択
- DINサイズ W96mm×H48mm×D127mm (突起部含まず)
![](https://www.fujicon.net/wp-content/uploads/2021/07/CM7s_1-1024x742.jpg)

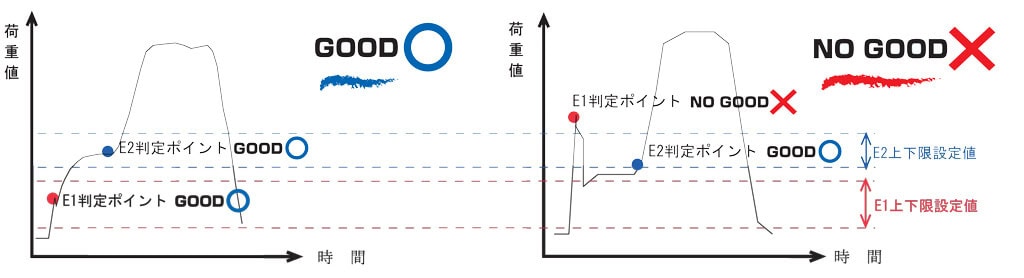

2点ホールド機能(加圧中の任意ポイント2ヶ所を良否判定)
![](https://www.fujicon.net/wp-content/uploads/2021/08/CM-7S_2point-hold-function.jpg)

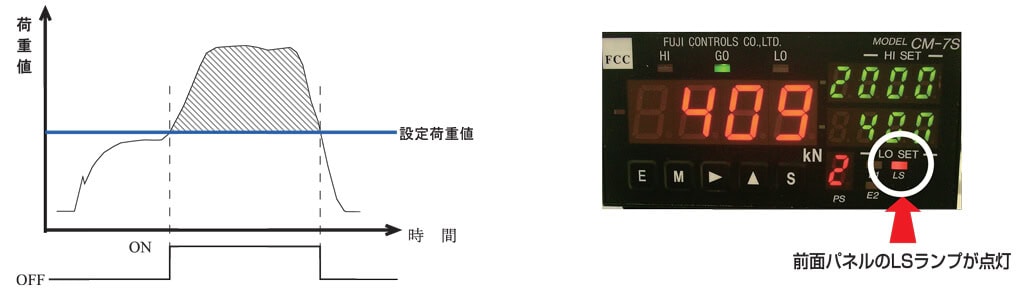

設定荷重到達信号(あらかじめ設定した荷重値に到達すると外部に信号を出力)
![](https://www.fujicon.net/wp-content/uploads/2021/08/CM-7S_Set-load-arrival-signal.jpg)
仕様
型式 | CM-7S |
判定機能 | 1点、2点ホールド(定点荷重値またはピーク値)、連続運転 |
---|---|
最大表示 | 9999 |
小数点位置 | 任意位置設定 |
サンプリング速度 | 2000回/秒 |
比較判定機能 | 上・下限値4パターン(シートスイッチ、外部切替選択) |
判定結果 | LED表示、フォトカプラ出力(LO.GO.HI) |
インターフェース | RS-232C、BCD、D/A(電圧)から選択 |
接続可能ロードセル | 350Ω系1台 |
センサ印加電源 | DC10V±10% 30mA |
比較設定範囲 | 極性を含む上、下限設定 0~+9999 |
信号入力範囲 | 1.0~3.0mV/V |
電源/消費電力 | AC100V±10% 50/60Hz/7VA |
寸法/質量 | W96mm×H48mm×D127mm(突起部含まず)/約0.7kg |

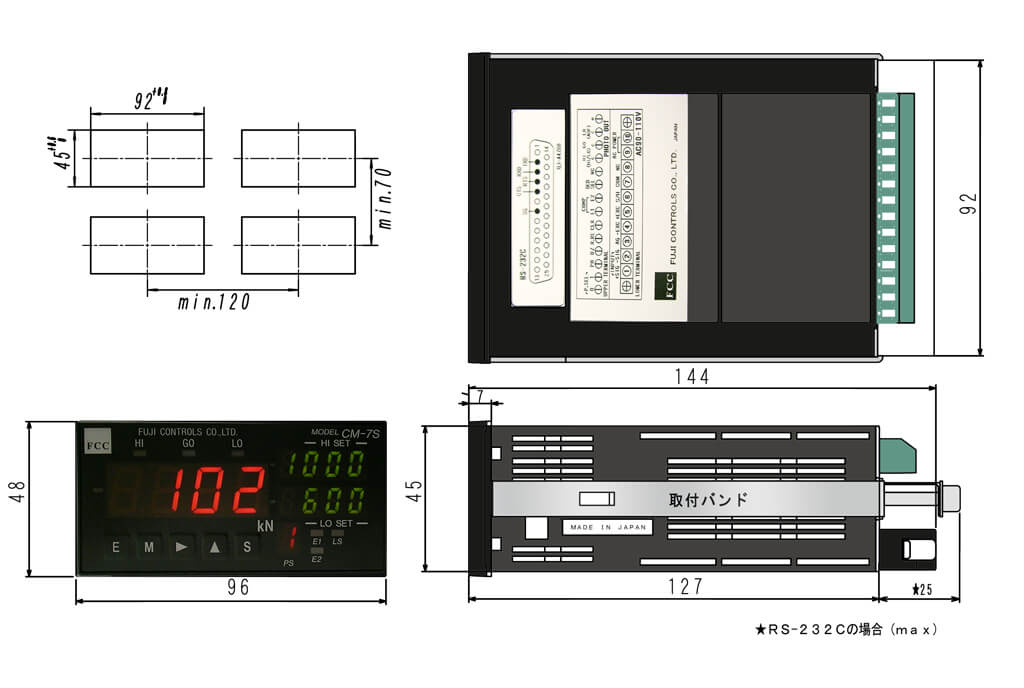

寸法図

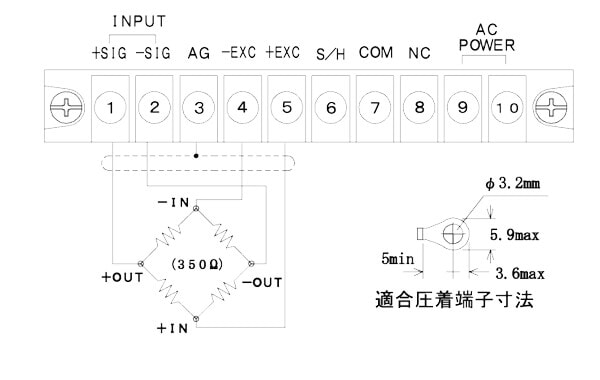

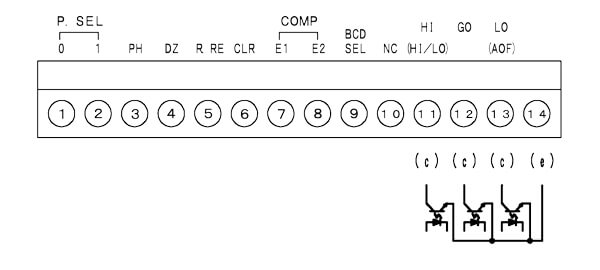

接続端子
インターフェース

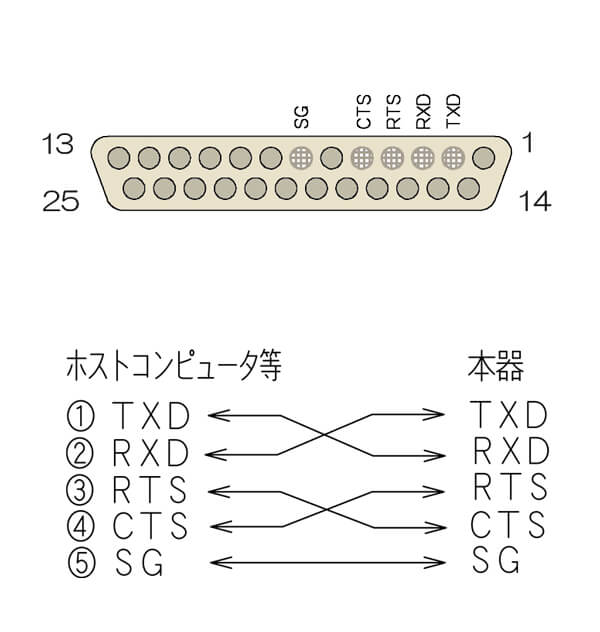

RS-232C | EIA RS-232C準拠 |

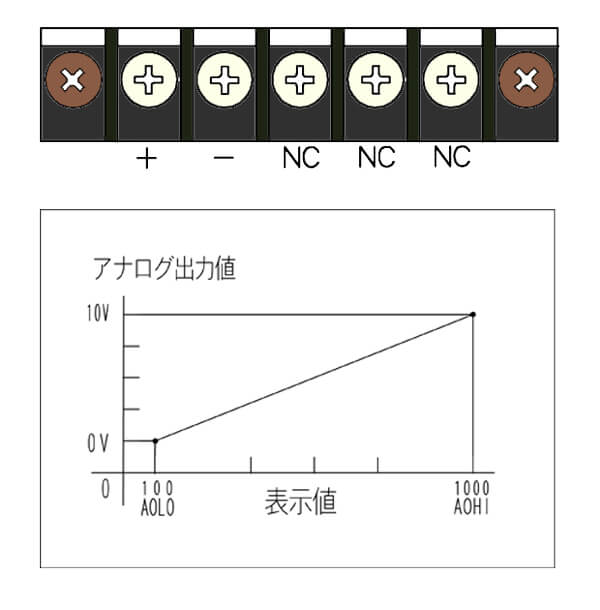

D/A出力 | 変換方式 : D/A変換方式 分解能 : 13bit相当 スケーリング : デジタルスケーリング 出力対象 : アナログ出力の対象となる表示内容を任意に設定 回路応答速度 : 応答速度は300μs以下(0→90%応答) |

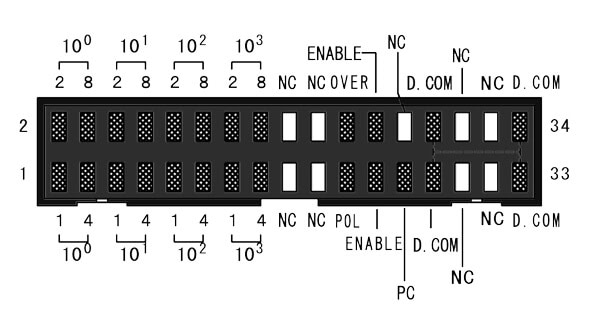

BCD出力 | 出力形態 :オープンコレクタ出力 NPN型 |
オプション
- ロードセル延長ケーブル3m(型式:PA-3M)
- 試験成績表・校正証明書・トレーサビリティ体系図 *弊社ロードセルとセットにて
