ハンドプレスの領域をはるかに超えた高精度&高性能
- スピンドルの直進精度が±0.02と驚異の高精度を実現。またスピンドル部に回り止め止め機構が付き、精度が要求される作業に最適です。
- ツールの交換、ストロークやオープンハイト調整も容易で、オープンハイト変更時に治具の芯が変わらず、型合わせが簡単です。
- スピンドル部にオイルレスメタルを採用。
いつまでも精度が変わらず、動きもスムーズです。
構造がシンプルで面倒なメンテナンスもいりません。
![](https://www.fujicon.net/wp-content/uploads/2021/07/FCH-200.gif)
仕様
型式 | FCH-200 | |
プレス出力 | 1.96kN | |
---|---|---|
直進度 | ±0.02mm | |
オープンハイト | 70~245mm (可変) | |
ストローク | max60mm | |
ハンドルレバー回転角度 | 122°(フルストローク時) | |
シャンク寸法 | Φ15H9×30mm | |
リーチ(フトコロ) | 90mm | |
下死点 ストッパー | 調整範囲10mm | |
テコ比 | 約10倍 | |
本体サイズ | 全高 | 約498mm(ハンドル部含まず) |
全幅 | 約163mm | |
奥行き | 約255mm | |
質量 | 約23kg |

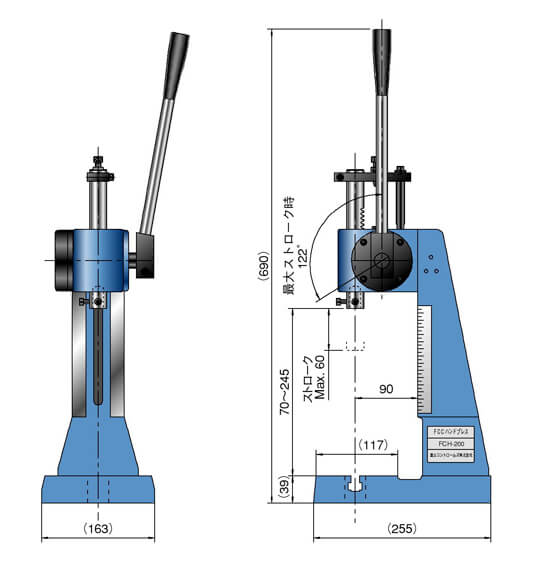

寸法図
![](https://www.fujicon.net/wp-content/uploads/2021/07/FCH200.jpg)
オプション
多彩なオプションに加え、弊社に蓄積された製作例を活かし、ご希望に合ったプレス機を迅速にお見積りいたします。既製のプレスでは寸法が足りない。設計には時間がかけられない。そんな時、ぜひご用命ください。
![](https://www.fujicon.net/wp-content/uploads/2022/12/FCH_OPTION-1024x610.jpg)
① 補高台 (30、70mm)*OP
オープンハイト不足を解消します。
② マイクロヘッド追加 (FCH-200用)*OP
測定終了位置センサの精密調整が可能です。調整メモリ単位:0.01mm
③ ストローク延長 100mm (FCH-200用)*OP
100mmストロークの場合ハンドルは最大204°回転が必要となります。
④ ラチェット機構(リターンロック)(FCH-200用)*OP
下死点に達しないとハンドルレバーが上に戻らない機能です。ワークのカシメ不足、押し切り寸法不足等を防止することができます。
⑤ 良品/不良品(OK NG)カウンタ *BTO
⑥ リーチ用補高台(寸法ご指定下さい)(FCH-200用)*BTO
⑦ べース面追加工(寸法ご指定下さい) *BTO
⑧ 左ハンドル (FCH-200用)*BTO
⑨ 試験成績書・校正証明書・トレーサビリティ体系図 *OP
その他ご用途に応じて製作可能です(ご相談ください) *BTO
