特長
- 高精度で省電力。
- 型合わせがスムーズなインチング操作バルブ、エアー機器を標準装備。
- 突起を少なくしたシンプル構造、 設置・取付が簡単な省スペース設計。
- プレス下降速度を自由に調整可能なスピードコントローラ付。
- 下死点調整用メカニカルストッパ付。
*最小5/100㎜の目盛りが刻んであります。
調整の時ご利用ください

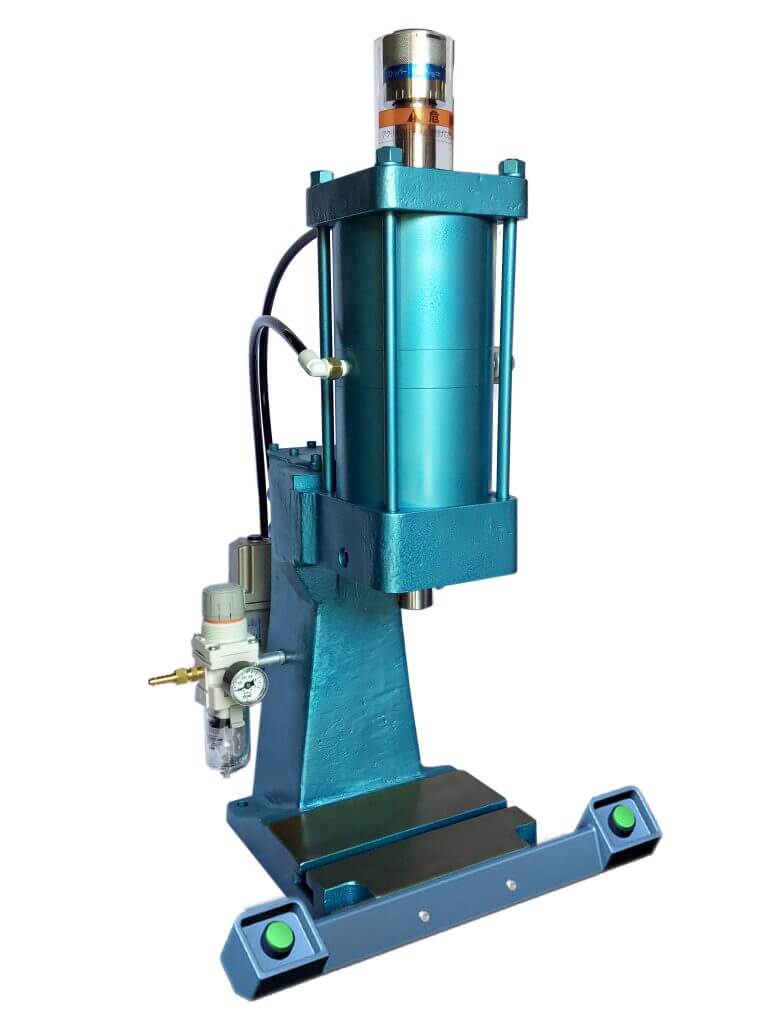

![](https://www.fujicon.net/wp-content/uploads/2021/07/FCP-1000-768x1024.jpg)
仕様
型 式 | FCP-1000 |
出力 *1 | 4.52~11.30kN |
---|---|
ストローク | 25~50mm |
オープンハイト | 220mm |
リーチ | 95mm |
シャンク寸法 (穴径× 深さ) | Φ20H9×40mm |
エアー消費量 *2 | 11L(ANR) |
電磁弁の皮相電力(起動/励磁) | 5.6/3.4VA |
一次側配管口径(PT) | 1/4 |
シリンダ内径 | Φ125mm(複動型タンデムシリンダ) |
電源 | AC100V 50/60Hz |
質量 | 約76kg |
*1 エアー圧力:0.2~0.5MPa時。
*2 エアー消費量はエアー圧力0.5MPaにて、フルストローク(1サイクル)運転時の計算値です。

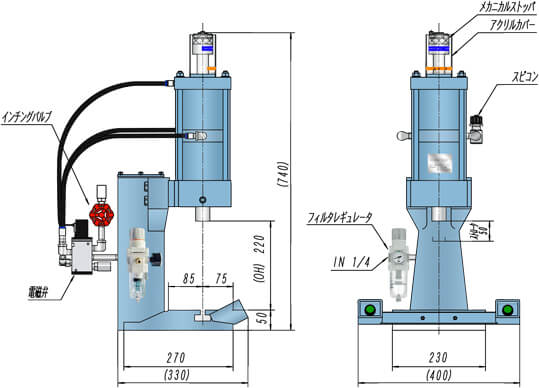

寸法図
プレス出力表
![](https://www.fujicon.net/wp-content/uploads/2021/07/FCP1000_Output-diagram.jpg)

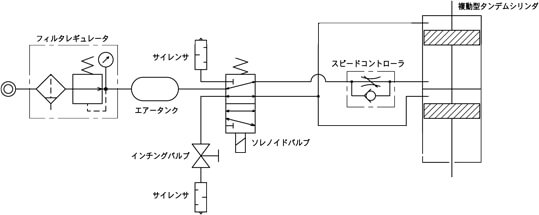

エアー回路図
![](https://www.fujicon.net/wp-content/uploads/2021/07/FCP1000_Air-circuit-chart.jpg)

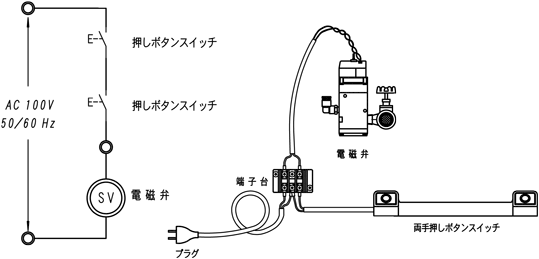

電気回路図(配線図)
![](https://www.fujicon.net/wp-content/uploads/2021/07/fcp500_Wiring-chart-1.gif)
オプション
![](https://www.fujicon.net/wp-content/uploads/2021/12/FCC-Press-Option1-662x1024.jpg)
- 荷重管理装置
プレス加工の品質管理に欠かせないロードセルの製造もおこなっております。他メーカーとの組み合わせでは難しい導入後のトラブルも柔軟にサポートいたします。圧入、カシメ作業の品質管理に最適です。 - 光線式安全装置
作業者の安全性を守ります。厚生労働省の安全装置構造規格適合センサを使用。 - 架台
高さ寸法をご指定ください。 - カウンター付きタイマーBOX
プレス下死点での静圧時間を任意に設定できます。安全機構(2度打ち防止機構)、型合わせ機構。 - プレスラム下降速度高低速二段送り
ラムの下降速度を2段階で調整。(高速・低速切り替え) - 指定色
ご指定色がある場合、「マンセル番号」をご指示いただくか、色見本のご提供をお願いいたします。
標準色は、アトミックトーン K11-746 - オーダーメイド
ご指定寸法にて製作いたします。C型・門型・横置き型、2柱・4柱構造。当社に蓄積されたノウハウを活かし、ご希望に合ったプレス機を迅速にお見積書いたします。既製のプレス機械では寸法が足りない。設定に時間がかけられない。そんな時、ぜひご用命ください。 - 電磁弁電圧変更
標準品はAC100V仕様ですが、異電圧、DC電源への対応もできます。 - 非常スイッチ
上死点復帰して停止します。
*オプション取り付け時の納期及び価格はその都度ご確認ください。
必ずお守りください
事業者の責任
労働安全衛生法では、エアープレスは動力プレスと称されています。
このプレスの使用者である事業者は以下の義務が課せられています。
安衛施工令第6条7項
プレスを5台以上有する作業場でプレス作業を行う場合は、「作業主任者」(プレス機械作業主任者技能講習修了者)をおかねばならない。
安衛則134条3
年1回以上定期的に有資格者による「定期自主検査」を行わなければならない。
エアープレスは構造規格に該当しないものであっても、曲げ,抜き,カシメ等の用途で使用されれば動力プレスであると判断されます。
点検の指針が存在しないため、労働安全規則第134条3項一~九の該当する項目の自主検査を行ってください。
![]() 危険 | この機械は動力プレス機械構造規格に付帯する安全装置は含まれておりませんので、 必ずお客様で安全確保及び安全装置に関わる十分な配慮をした上でご使用ください。 |
